Анизотропный пьезотермоэлемент

В ряде изотропных материалов [20] под действием одноосной деформации коэффициент термоЭДС становится анизотропным. Это свойство используется для создания анизотропного пьезотермоэлемента.

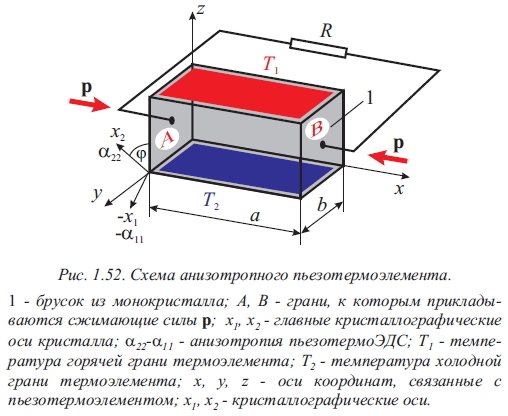

Схема термоэлемента приведена на рис.1.52. Брусок из термоэлектрического материала, например, монокристалла выполнен таким образом, чтобы главные кристаллографические оси x1, x2 находились в плоскости параллельной плоскости хг и, соответственно, параллельны боковым граням бруска. Главные кристаллографические оси х1, х2 находятся под углом ф к осям х, z, соответственно. Угол ф выбирается таким образом, чтобы одноосная деформация силой Р вдоль направлениях приводила к анизотропии термоЭДС. Это значит, что компоненты тензора термоЭДС а11 и а22 отличны друг от друга (а11а22). При реализации таких условий и при Т1Т2 на торцах А, В бруска возникает поперечная термоЭДС, как в обычном анизотропном термоэлементе.


На такую возможность возникновения анизотропии пьезотермоЭДС впервые указано Анатычуком и Искрой в [9]. Такой тип термоэлемента впервые предложен Анатычуком, теоретически исследован Искрой. Экспериментальное подтверждение работы такого термоэлемента приведено в [10].

ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ЭНЕРГИИ/Л.И.Анатычук. Институт термоэлектричества Киев, Черновцы, 2003
