Эвтектический термоэлемент в магнитном поле

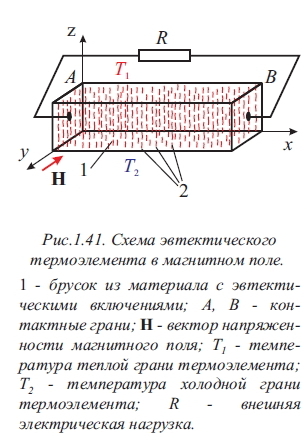

Схема термоэлемента приведена на рис.1.41. Является разновидностью короткозамкнутого термоэлемента поперечного типа в магнитном поле (рис.1.40). Отличается наличием ориентированных проводящих включений вместо замыкающих проводников.
Термоэлемент состоит из бруска, материал которого содержит ориентированные вдоль оси z проводящие нити из эвтектических включений. Примером такого материала является InSb с эвтектическими включениями NiSb. Эвтектические включения имеют коэффициент термоЭДС, отличный от коэффициента термоЭДС основного материала бруска термоэлемента.
При наличии перепада температуры Т1 - Т2 между верхней и нижней гранями в бруске вдоль эвтектических включений возникают короткозамкнутые термоэлектрические токи. Такие токи в магнитном поле приводят к возникновению на контактных гранях А, В ЭДС Холла. Кроме того, на контактных гранях возникает ЭДС Нернста-Эттингсгаузена. При замыкании контактных граней внешним сопротивлением в цепи потечет электрический ток.
Термоэлемент такого типа впервые описан Вагини и Вейсом в работе. Поэтому термоэлемент можно назвать термоэлементом Вагини-Вейса.
Режимы термоэлектрического охлаждения и нагрева не изучены.
