Короткозамкнутый термоэлемент продольного типа в магнитном поле
Термоэлемент представляет собой термопару, помещенную в магнитное поле, с ветвями, короткозамкнутыми перпендикулярно тепловому потоку по линиям равной температуры. Такое закорачивание не приводит к потерям тепла в термоэлементе. В отличие от рассмотренных ранее вариантов короткозамкнутых термоэлементов, в данном термоэлементе короткое замыкание не является единственной причиной возникновения термоЭДС, обеспечивающей работу термоэлемента. В данном случае короткое замыкание позволяет только улучшить эффективность термопарного термоэлемента Зеебека.

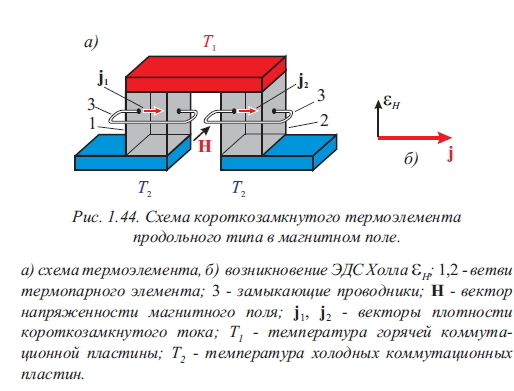

Схема термоэлемента приведена на рис.1.44. На рисунке показано закорачивание боковых граней ветвей проводниками, присоединенными к ветвям в точках равной температуры. Когда в термоэлементе создан перепад температуры Д-Т2, то вследствие действия магнитного поля в ветвях возникает поперечный эффект Нернста-Эттингсгаузена, который должен приводить к возникновению ЭДС на противоположных гранях ветвей. Поскольку они замкнуты проводниками, то в ветвях перпендикулярно тепловому потоку, возникают электрические токи плотности, какпоказано на рисунке. В свою очередь, электрический ток в магнитном поле приводит к возникновению ЭДС Холла на верхних и нижних гранях ветвей. ЭДС Холла складывается с термоЭДС Зеебека, и этим увеличивается эффективность термоэлемента. Конечно, следует позаботиться, чтобы описанный механизм возникновения дополнительной ЭДС Холла увеличивал ЭДС, развиваемую термоэлементом. Это достигается соответствующим выбором термоэлектрического материала и правильным направлением вектора напряженности магнитного поля.
Термоэлемент описан в работе.
