Косослойный термоэлемент

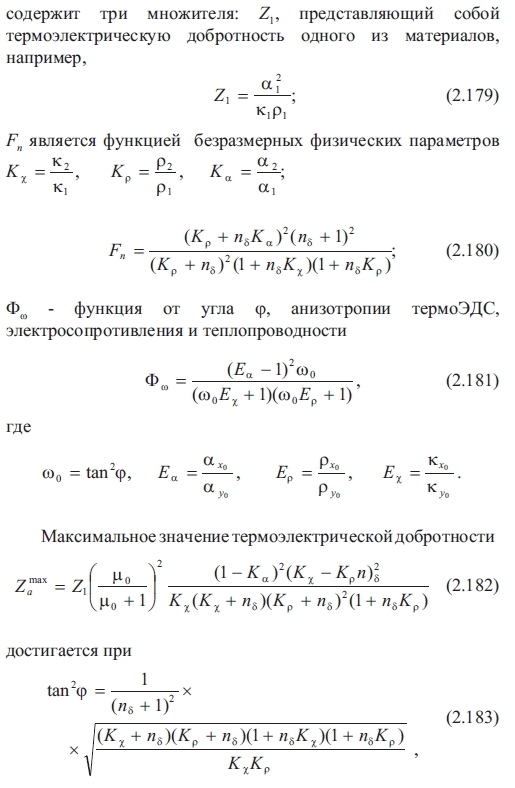

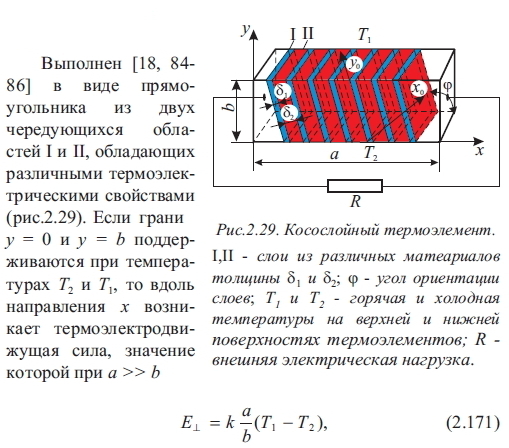

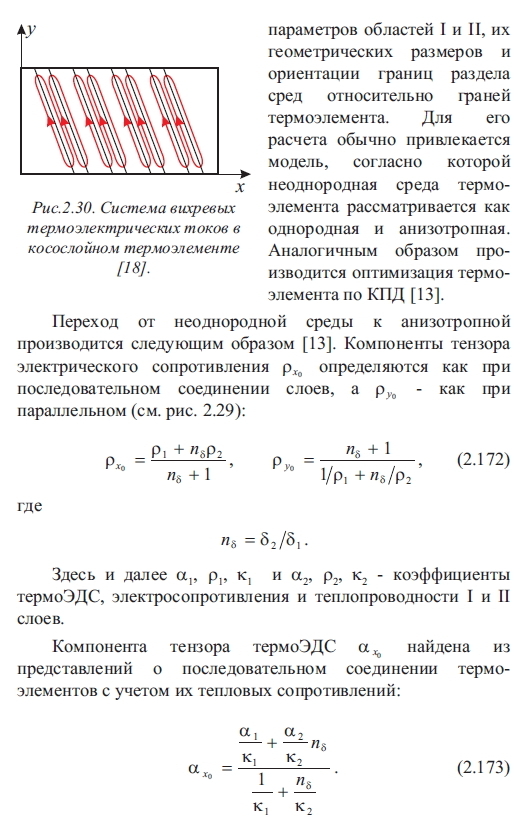

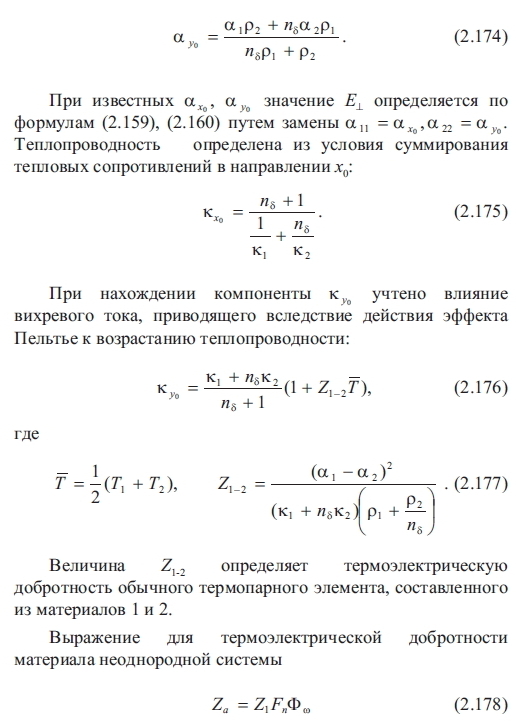

Выполнен [18, 8486] в виде прямоугольника из двух чередующихся областей I и II, обладающих различными термоэлектрическими свойствами (рис.2.29). Если грани у = 0 и у = b поддерживаются при температурах Т2 и T1, то вдоль направления х возникает термоэлектродвижущая сила, значение которой при а >> b т. е. необходимое напряжение при заданном перепаде температуры может быть достигнуто соответствующим выбором геометрических размеров термоэлемента. Коэффициент k является функцией термоэлектрических параметров областей I и II, их геометрических размеров и ориентации границ раздела сред относительно граней термоэлемента.

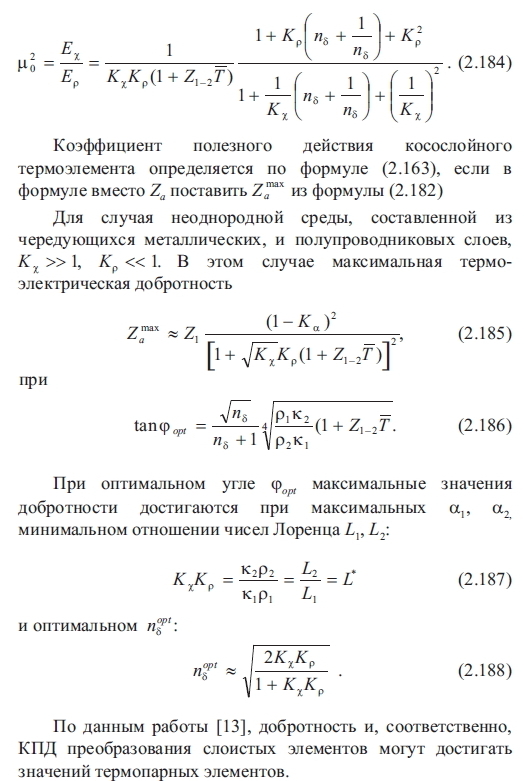

По данным работы [13], добротность и, соответственно, КПД преобразования слоистых элементов могут достигать значений термопарных элементов.

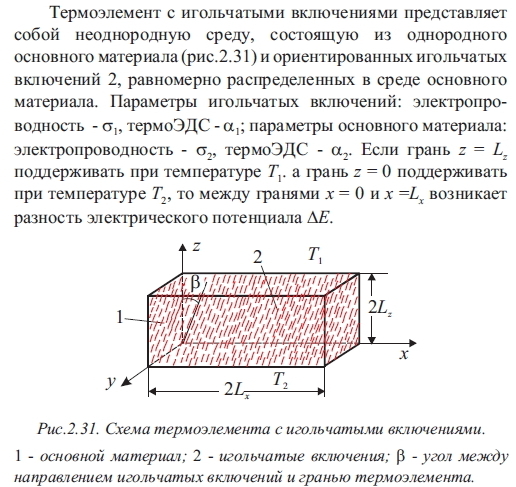

Термоэлемент с игольчатыми включениями представляет собой неоднородную среду, состоящую из однородного основного материала (рис.2.31) и ориентированных игольчатых включений 2, равномерно распределенных в среде основного материала. Параметры игольчатых включений: электропроводность - а1, термоЭДС - а1; параметры основного материала: электропроводность - о2, термоЭДС - а2. Если грань z = Lz поддерживать при температуре Т1. а грань z = 0 поддерживать при температуре Т2, то между гранями x = 0 и x =Lx возникает разность электрического потенциала AE.

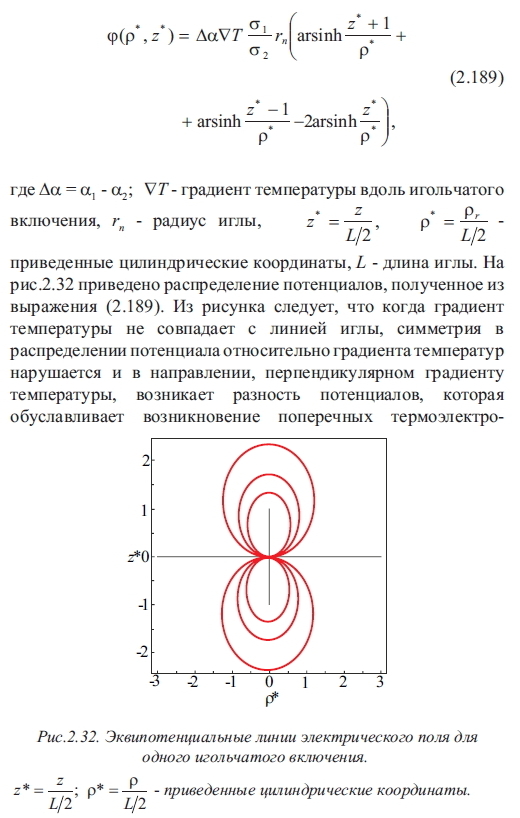

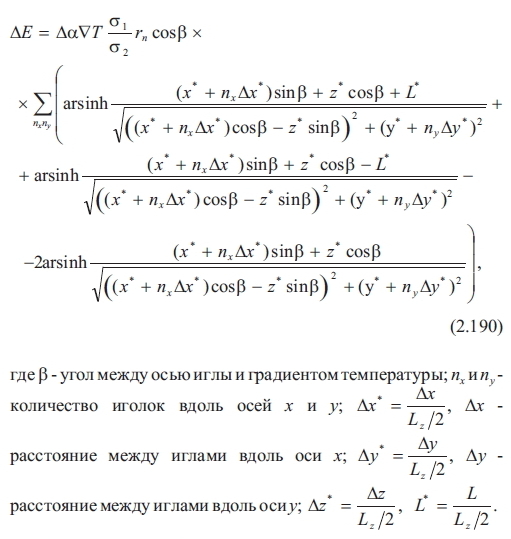

Формула (2.190) справедлива для случая, когда распределение потенциалов от каждой иглы не искажается наличием других игл.
Из (2.190) может быть найдена генерируемая игольчатым термоэлементом поперечная ЭДС.
