Косослойный термоэлемент

Выполнен из материала в виде чередующихся слоев с различными значениями коэффициентов термоЭДС. Удельные электропроводности и теплопроводности слоев могут быть как одинаковыми, так и отличаться друг от друга.

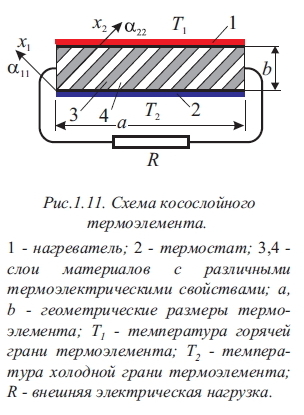

Термоэлемент выполнен в виде прямоугольного бруска, причем границы раздела слоев ориентированы под углом к граням бруска. Схема термоэлемента приведена на рис.1.11.

Слоистая структура из чередующихся слоев с различными термоэлектрическими свойствами может рассматриваться как искусственно анизотропная среда. Действительно, в такой структуре термоэлектрические свойства материалов вдоль слоев (х2) и перпендикулярно слоям (х1) различны. Различными являются и интегральные коэффициенты термоЭДС а11 а22. При различных температурах верхней и нижней грани Т1 и Т2, в нем образуется поперечная тепловому потоку термоЭДС. Как и в анизотропном термоэлементе величина поперечной ЭДС зависит от отношения геометрических размеров термоэлемента а. Это свойство термоэлемента используется для получения b повышенных напряжений. Если замкнуть термоэлемент на внешнюю электрическую нагрузку R, то в такой цепи потечет электрический ток (рис.1.11).


Термоэлемент в режиме генерации ЭДС и тока впервые описан Тайлингом [38-40].

Поэтому косослойный термоэлемент в таком режиме может быть назван термоэлементом Тайлинга.

В режиме термоэлектрического охлаждения или нагрева косослойный термоэлемент еще не рассматривался.

ТЕРМОЭЛЕКТРИЧЕСКИЕ ПРЕОБРАЗОВАТЕЛИ ЭНЕРГИИ/Л.И.Анатычук. Институт термоэлектричества Киев, Черновцы, 2003

??????????
