Рулонный термоэлемент Нернста-Эттингсгаузена с радиальным магнитным потоком

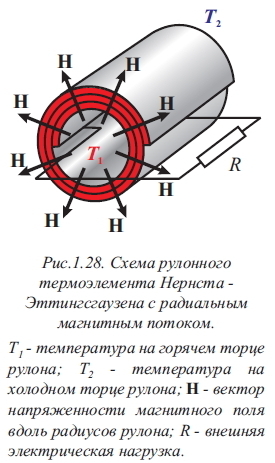

Схема термоэлемента приведена на рис.1.28. В термоэлементе использован однородный (возможно и анизотропный) материал в виде ленты, свернутой в рулон, как показано на рисунке. Витки рулона электрически изолированы друг от друга. Разность температур Т1 - Т2 создается на торцах рулона. Вектор напряженности магнитного поля направлен вдоль радиусов рулона. ЭДС, которая возникает на концах рулона, пропорциональна числу витков рулона. ЭДС возникает вследствие действия поперечного эффекта Нернста-Эттингсгаузена. При замыкании концов спирали на внешнюю электрическую нагрузку R, в образовавшейся таким путем цепи, потечет электрический ток. Таким термоэлементом достигаются повышенные напряжения. Термоэлемент основан на использовании поперечного эффекта Нернста-Эттингсгаузена, поэтому обычно его называют рулонным термоэлементом Нернста-Эттингсгаузена.
В работе Гутри отмечает, что конфигурацию рабочего тела в виде рулона, который напоминает бумажный рулон, предложили О’Брайн и Уоллис. Рулон ориентирован таким образом, что магнитный поток направлен вдоль радиусов рулона, а тепловой поток - вдоль оси рулона, как на рис.1.28. Поэтому можно назвать такой термоэлемент рулонным термоэлементом Нернста-Эттингсгаузена-О'Брайна-Уоллиса с радиальным магнитным потоком.
