Сотовый анизотропный термоэлемент

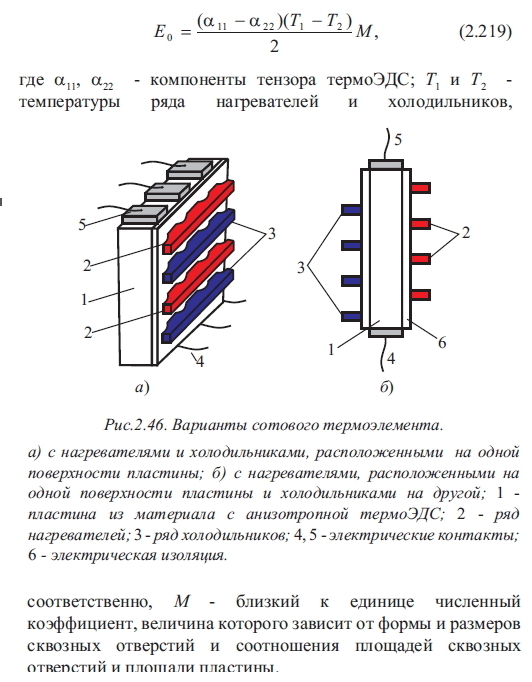

Схема термоэлемента приведена на рис.1.21. В зависимости от расположения нагревателей и холодильников различают два варианта термоэлемента. По варианту а (рис.2.46а) монокристаллическая пластина 1 отделена слоем электрической изоляции от предыдущих рядов нагревателей и холодильников, которые расположены по одну сторону пластины. По варианту 6 (рис.2.466) монокристаллическая пластина отделена двумя слоями электрической изоляции от нагревателей, расположенных по одну сторону от пластины, и холодильников, расположенных по другую ее сторону [40]. Как отмечалось в 2.4.9 главы I, термоэлектродвижущие силы в термоэлементе возникают вследствие протекания вихревых термоэлектрических токов в каждой ячейке пластины. Величина этих ЭДС определяется из выражения
Термоэлемент может быть изготовлен простыми технологическими методами: отверстия в пластине могут быть получены лазерной обработкой, а электрическая изоляция пульверизацией или напылением.
Достоинством термоэлемента является его коммутация без спаев. Последовательное соединение периодически повторяющихся элементов достигается их простым наращиванием вдоль направления х2, а параллельное соединение увеличением их числа вдоль оси х.
