Спиральный термоэлемент Нернста-Эттингсгаузена с радиальным тепловым потоком

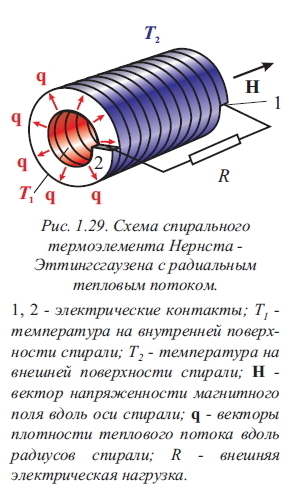

В термоэлементе использован однородный изотропный материал. Возможно использование и анизотропного материала. Схема термоэлемента приведена на рис.1.29. Термоэлемент представляет собой винтовую спираль. Вектор напряженности магнитного поля Н направлен вдоль оси спирали. Если между внешней и внутренней поверхностями спирали создать разность температур Т1 - Т2, то на концах спирали возникнет термоЭДС. Она возникнет вследствие действия поперечного эффекта Нернста-Эттингсгаузена. ТермоЭДС возрастает пропорционально числу витков спирали. Поэтому при использовании такого термоэлемента могут быть получены повышенные электрические напряжения.
В работе Гутри отмечает, что конфигурацию рабочего тела в виде винтовой спиральной резьбы предложил Норвод. Спираль ориентирована таким образом, что тепловой поток направлен вдоль радиуса спирали, а вектор напряженности магнитного поля вдоль оси спирали, как показано на рис.1.29. Поэтому можно назвать такой термоэлемент спиральным термоэлементом Нернста-Эттингсгаузена- Норвода.
