Спиральный термоэлемент с большим градиентом температуры

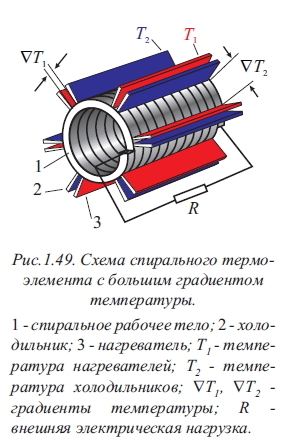

Схема термоэлемента приведена на рис.1.49. Термоэлемент содержит рабочее тело в виде спирали из однородного материала n или р-типов проводимости. На поверхности спирали расположена система нагревателей и холодильников. Расстояние между нагревателем и холодильником в парах (например, 2.3 на рис.1.49) значительно меньше, чем расстояние между соседними парами нагревателей и холодильников. Нагреватели обладают температурой Т1, холодильники - температурой Т2. В результате градиент температур между нагревателем и холодильником VT1 в парах, значительно больше, чем градиент температуры VТ2 между нагревателями и холодильниками из соседних пар. Таким образом, спиральный термоэлемент можно представить как свернутый в спираль линейный термоэлемент, приведенный нарис.1.48. Спиральной конфигурацией рабочего тела термоэлемента и расположением системы нагревателей и холодильников на спирали обеспечивается автоматически последовательное включение термопар, образованных большим градиентом температуры.
Термоэлемент предложен в [22] Анатычуком, изучен Анатычуком, Выграненко, Лусте, Пинчуком.
