Учет контактных и коммутационных потерь
В простейшей модели (рис.3.1) пренебрегалось влиянием сопротивления коммутационных пластин и сопротивлениями, возникающими в местах контакта коммутационных пластин с ветвями термоэлемента. В ряде случаев коммутационные и контактные сопротивления соизмеримы с сопротивлением ветвей термоэлемента, поэтому выделение тепла Джоуля в коммутационных пластинах и в контактах необходимо учитывать в общем балансе теплот. Такие тепловыделения у холодного спая создают дополнительные тепловые нагрузки, снижающие перепад температуры и холодильный коэффициент [40, 72, 107, 192].

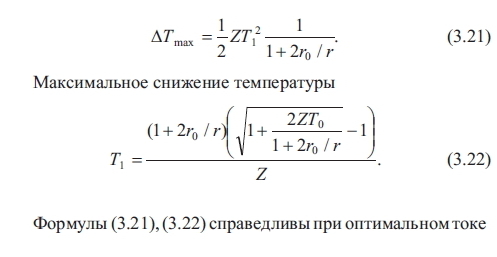

Влияние контактных сопротивлений. Максимальный перепад температуры (Q0 = 0) при учете контактного сопротивления r0 на холодном спае
Точный расчет контактных и коммутационных сопротивлений приведен в [120]. Численные значения контактных и коммутационных сопротивлений определяются компьютерными расчетами.
