Анкеровка напрягаемой арматуры
Анкеровку напрягаемой арматуры в бетоне во многих случаях осуществляют за счет сцепления арматуры с бетоном. При отсутствии или недостаточности сил сцепления анкеровку выполняют с помощью специальных анкерных устройств, которые должны обеспечивать надежную заделку арматуры в бетоне на всех стадиях ее работы.
При применении в качестве напрягаемой арматуры высокопрочной арматурной проволоки периодического профиля, арматурных канатов однократной свивки, стержневой арматуры периодического профиля, натягиваемой на упоры, установка постоянных анкеров у концов элемента не требуется. Здесь проскальзывание предотвращается так называемым штопорным эффектом.
Установка анкеров у концов арматуры обязательна для арматуры, натягиваемой на упоры, при недостаточном сцеплении с бетоном (гладкой проволоки, многопрядных канатов), а также если не обеспечено отсутствие трещин на длине зоны передачи напряжений.
Тип анкера выбирают исходя из производственных возможностей и вида арматуры.
Для стержневой арматуры рекомендуется применять временные технологические или постоянные анкеры в виде:
высаженных головок (рис. 6.34, а) — для арматуры классов A-IV и A-V; обжатых шайб (табл. 6.15 и рис. 6.34, б) - для арматуры классов A-IV, A-V, A-VI и At-VII;
приваренных коротышей (рис. 6.34, в) — для арматуры классов A-IV и A-V.
Для арматурных канатов следует использовать временные анкеры в виде инвентарных цанговых зажимов на один канат каждый (табл. 6.16). При назначении расстояний между осями натягиваемых канатов следует учитывать габариты анкерных устройств.

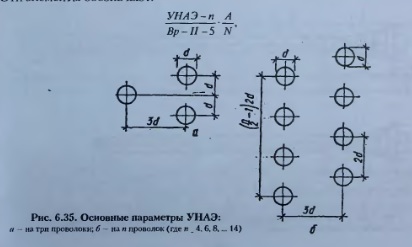

Для арматурной проволоки класса Вр-II, натягиваемой на упоры в виде пакетов, используют унифицированные напрягаемые арматурные элементы (УНАЭ), основные параметры которых приведены на рис. 6.35. и 6.16). Эти элементы обозначают:
где n — количество проволок в элементе;
А — площадь поперечного сечения всех проволок, мм2;
N— суммарное разрывное усилие, Н, определяемое по нормативному сопротивлению.
Элементы УНАЭ можно группировать по несколько штук и натягивать с помощью общего захватного устройства групповым способом.

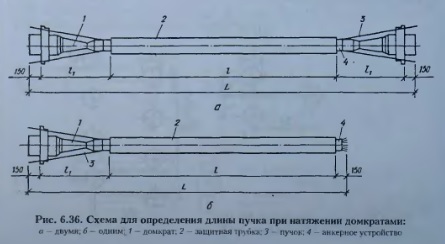

Для арматурных пучков, натягиваемых на бетон, применяют конические анкеры (анкеры в виде колодок и конусных пробок), анкеры с высаженными на проволоках головками и др.
Конические анкеры для одно- и многопрядных арматурных пучков выполняют из заделанной в торец элемента колодки с коническим отверстием для последующей инъекции раствора.
В конструкциях с арматурой криволинейного очертания анкерные устройства целесообразно размещать на торцах элемента без увеличения толщины нижнего защитного слоя бетона. В этом случае пучки или стержни арматуры располагают по высоте поперечного сечения элемента с учетом размещения анкерных и натяжных устройств на его торцах. При применении напрягаемой арматуры с анкерами необходимо обеспечить надежную передачу сосредоточенных усилий натяжения на бетон в месте расположения анкера.
Если при проектировании предусматривают обрыв арматуры в пределах длины элемента, ее анкеры рекомендуется располагать в зоне сечения, сжатой от действия внешней нагрузки. В случае расположения анкеров в зоне, работающей от внешней нагрузки на растяжение, должна быть предусмотрена постановка арматуры, воспринимающей усилия в сечениях, примыкающих к месту обрыва напрягаемой арматуры.
При размещении анкеров на арматуре следует учитывать их перемещения при удлинении армагуры с процессе ее натяжения на упоры или на бетон: посте натяжения арматуры анкер должен занять проектное положение.
Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции, Киев, 2001
