Контролируемые напряжения в напрягаемой арматуре
Назначенные для расчета предварительные напряжения необходимо обеспечивать при изготовлении предварительно напряженного элемента. Для этого устанавливают контролируемые значения этих напряжений в зависимости от технологии изготовления конструкций, способов натяжения арматуры и возможных потерь напряжений, которые указываются в проекте и контролируются при натяжении арматуры на заводе.
При натяжении арматуры на упоры контроль натяжения осуществляются до обжатия бетона, когда элемент не деформирован, т.е. деформации его равны нулю. Поэтому контролируемые напряжения в напрягаемой арматуре по окончании натяжения на упоры равны назначаемым в расчете предварительным напряжениям за вычетом потерь.
При натяжении арматуры па бетон контроль напряжений в арматуре осуществляются в процессе обжатия бетона, т.е. при деформировании элемента. Деформации изменяют напряжения в арматуре по сравнению с теми, которые были бы в пей, если бы эти деформации отсутствовали. Полому при назначении контролируемых напряжений следует учитывать деформации бетона от действия усилия предварительного обжатия и связанные с ними изменения напряжений.

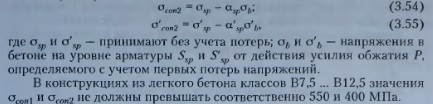

Напряжения в напрягаемой арматуре, контролируемые в месте приложения натяжного усилия при натяжении арматуры на затвердевший бетон, принимают равными соответственно определяемым из условия обеспечения в расчетном сечении напряжений:
В конструкциях из легкого бетона классов В7,5 ... В 12,5 значения не должны превышать соответственно 550 и 400 МПа.
При применении в элементе нескольких пучков или канатов арматуры, натягиваемых на бетон неодновременно, контролируемые напряжения в каждом из них следует определять с учетом влияния упругого обжатия бетона, вызванного усилиями пучков или канатов, натягиваемых позднее.

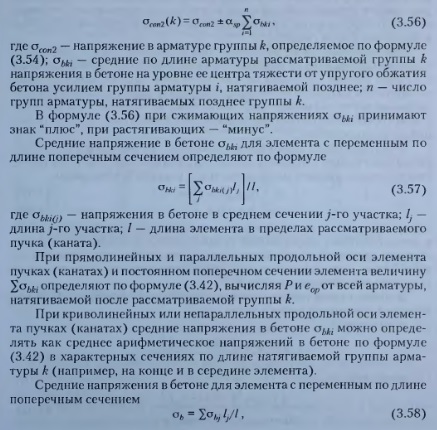

Контролируемые напряжения в группе арматуры определяют в этом случае по формуле
В качестве контролируемых напряжений можно принимать средние значения для отдельных групп последовательно натягиваемой арматуры.
Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции, Киев, 2001
