Стыки арматуры внахлестку (без сварки)
Стыки рабочей арматуры внахлестку применяют при стыковании как сварных, так и вязаных каркасов и сеток. При этом диаметр рабочей арматуры в элементах из тяжелого и мелкозернистого бетонов должен быть не более 36 мм, в элементах из легкого бетона класса В 12,5 — не более 25 мм, а в элементах из легкого бетона классов В15 и выше — не более 32 мм.
Стыки рабочей арматуры внахлестку не рекомендуется располагать в растянутой зоне изгибаемых и внецентренно-растянутых элементов в местах полного использования несущей способности арматуры. Такие стыки не допускаются в линейных элементах, сечение которых полностью растянуто (например, в затяжках арок), а также во всех случаях применения стержневой арматуры классов A-IV и выше Стыкуемые стержни по возможности должны располагаться вплотную друг к другу. Если вплотную их уложить невозможно, то между ними допускается зазор, не превышающий Ad.

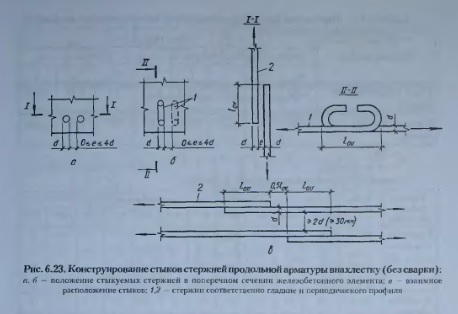

Расстояние между двумя смежными стыками в одном попеоечном сечении железобетонного элемента должно быть не менее 2d и не менее 30 мм (рис. 6.23, в).
В поперечном сечении элемента стыки рекомендуется располагать симметрично.
Стыки растянутой или сжатой рабочей арматуры, а также сварных сеток и каркасов в рабочем направлении должны иметь длину нахлестки не менее
Стыкование отдельных стержней, сварных сеток и каркасов без разбежки допускается при конструктивном армировании (без расчета), а также на тех участках, где арматура используется не более чем на 50%.
Гладкие стержни в стыке должны заканчиваться крюками (см. рис. 6.23, б). Стержни периодического профиля могут иметь прямые концы или лапки. Допускается стыковать стержни, заканчивающиеся петлями.
При стыковании растянутых стержней без сварки в зоне нахлестки требуется устанавливать дополнительную поперечную арматуру в случаях, когда диаметры стыкуемых рабочих стержней более 10 мм.
Площадь сечения дополнительной поперечной арматуры, устанавливаемой в пределах стыка, должна быть не менее 0,5А, где А — площадь сечения всех стыкуемых продольных стержней.

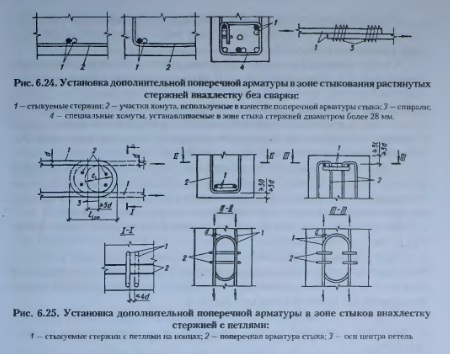

Дополнительную поперечную арматуру можно ставить в виде хомутов, спиралей или подвесок из корытообразно согнутых сварных сеток, заведенных в сжатую зону (рис. 6.24). Расположение поперечной арматуры при петлевых стыках показано на рис. 6.25.

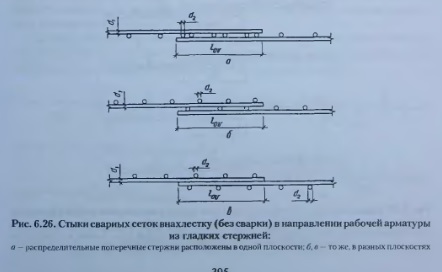

Стыки сварных сеток в направлении рабочей арматуры класса А-I следует выполнять таким образом, чтобы в каждой из стыкуемых в растянутой зоне сеток на длине нахлестки располагалось не менее двух поперечных стержней, приваренных ко всем продольным стержням сеток (рис. 6.26).
Диаметр поперечных анкерующих стержней должен быть не менее одной трети диаметра продольного апкеруемого стержня и не менее значений, указанных в табл. 6.7.

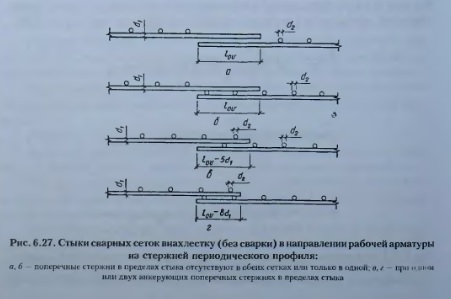

Стыки сварных сеток в направлении рабочей арматуры периодического профиля классов А-II и А-III можно выполнять без поперечных стержней в пределах стыка (рис. 6.27).

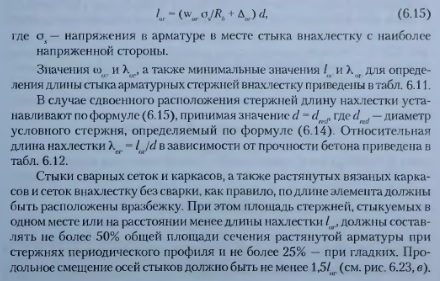

Длину нахлестки сварных сеток с гладкой рабочей арматурой при наличии двух приваренных анкерующих стержней на длине нахлестки или с рабочей арматурой периодического профиля без анкерующих поперечных стержней определяют по формуле (6.15).
При приварке поперечных анкерующих стержней к рабочим стержням периодического профиля сварных сеток длина нахлестки, определенная по формуле (6.15), может быть уменьшена на 5(1 при одном поперечном анкерующем стержне и на 8d — при двух анкерующих стержнях.
Во всех случаях длина нахлестки должна быть не менее 15d в растянутом и 10d — в сжатом бетоне.
При стыковании каркасов в одном сечении с помощью вспомогательных стержней, соединяющихся внахлестку с продольными стержнями каркасов, в линейных элементах (например, сваях) допускается полное использование рабочей арматуры каркаса.
Устройство стыков рабочей арматуры внахлестку без сварки в рабочем направлении в железобетонных элементах из ячеистого бетона не рекомендуется.
Устройство стыков сварных сеток внахлестку без сварки в нерабочем направлении допустимо ь железобетонных элементах из тяжелого и мелкозернистого бетонов, легкого и ячеистого бетонов независимо от их класса (рис. 6.28).
Сварные сетки в нерабочем направлении разрешается укладывать впритык без нахлестки и без дополнительных стыков сеток:
при укладке сварных полосовых сеток в двух взаимно перпендикулярных направлениях;
при наличии в местах стыков дополнительного конструктивного армирования в направлении распределительной арматуры.
При стыковании внахлестку сварных каркасов в балках па длине стыка независимо от диаметра рабочих стержней ставят дополнительную поперечную арматуру в виде хомутов или корытообразных согнутых сварных сеток. Площадь сечения этой арматуры должна составлять не менее 0,5Д, а шаг дополнительных поперечных стержней в пределах стыка должен быть не более 3d, где d — наименьший диаметр продольных рабочих стержней, — площадь поперечного сечения рабочей продольной арматуры. Эти указания относятся и к стыкованию вязаных каркасов.
При стыковании внахлестку сварных и вязаных каркасов центрально и внецентренно сжатых элементов (например, колонн) в пределах стыка ставят дополнительные хомуты па расстоянии не более lOd.
Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции, Киев, 2001
