Сварные соединения
Арматуру из горячекатаной стали гладкого и периодического профиля, термически упрочненной стали классов Ат-IIIС, Ат-IVC, обыкновенной арматурной проволоки, а также закладные изделия следует, как правило, изготавливать с применением для соединений стержней контактной сварки — точечной и стыковой контактной сварки, а также в указанных ниже случаях - дуговой (ванной и протяженными швами).
Стыковые соединения упрочненной вытяжкой арматуры класса А-IIIв необходимо сваривать до ее упрочнения.
Типы сварных соединений арматуры назначают и выполняют в соответствии с указаниями государственных стандартов и нормативных документов на сварную арматуру и закладные изделия для железобетонных конструкций. Соединения, не предусмотренные стандартами, допускается выполнять по рабочим чертежам, утвержденным в установленном порядке.
Контактную точечную сварку применяют при изготовлении сварных каркасов, сеток и закладных изделий с нахлесточными соединениями стержней.
Контактную стыковую сварку используют для соединения по длине заготовок арматурных стержней. Диаметр соединяемых стержней при этом должен быть не менее 10 мм.
Контактную сварку стержней диаметром менее 10 мм допускается применять только в заводских условиях при наличии специального оборудования.
Для соединения встык горизонтальных и вертикальных стержней диаметром 20 мм и более при монтаже арматуры и сборных железобетонных элементов рекомендуется предусматривать ванную сварку в инвентарных съемных формах. Допускаемся в тех же условиях применение ванной сварки, ванно-шовной сварки и сварки многослойными швами с остающимися желобчатыми подкладками или накладками.

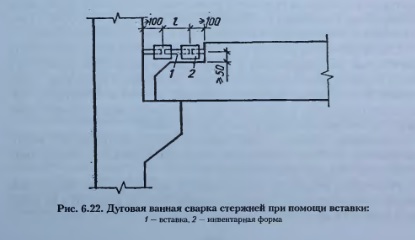

Сварные стыки арматурных стержней с применением инвентарных форм и других формующих элементов проектируют с учетом следующих требований: расстояния между стыкуемыми стержнями, а также расстояния от стыкуемых стержней до ближайшей грани железобетонного элемента назначают с учетом возможности установки формующих элементов и удаления инвентарных фирм. Размеры и способы установки инвентарных форм, желобчатых накладок, подкладок, а также рас., гояния между стыкуемыми стержнями следует принимать в соответствии с нормативными документами по сварке. Расстояния от торцов стыкуемых выпусков до граней элементов (с учетом защиты бетона от перегрева) — не менее 100 мм (рис. 6.22); зазоры между стыкуемыми стержнями при дуговой ванной сварке выполняют в соответствии с требованиями государственных стандартов и нормативных документов по сварке; при зазорах, превышающих максимально допустимые, стержни разрешается соединять с применением промежуточного элемента-вставки из арматурного стержня того же диаметра и класса, что и стыкуемые стержни; при этом длину вставки принимают не менее 4d и не менее 150 мм (см. рис. 6.22).
Дуговую сварку протяженными швами применяют: для соединения стержней арматуры из горячекатаных сталей диаметром более 8 мм между собой и сортовым прокатом (закладными изделиями) в условиях монтажа, а также с анкерными и закрепляющими устройствами;
при изготовлении стальных закладных изделий и для соединения их на монтаже между собой в стыках сборных железобетонных элементов;
для соединения стержней напрягаемой арматуры с анкерными коротышами или петлями, используемыми для натяжения — с анкерными шайбами или анкерными плитами.
При отсутствии оборудования для контактной сварки допустимо использовать дуговую сварку в следующих случаях:
при соединении по длине заготовок арматурных стержней из горячекатаных сталей диаметром 10 мм и более;
при выполнении сварных соединений, рассчитываемых по прочности, в сетках и каркасах с обязательными дополнительными конструктивными элементами в местах соединения стержней продольной и поперечной арматуры (косынки, лапки, крюки и т.п.);
при выполнении не рассчитываемых по прочности крестовых соединений арматурных сеток из стержней диаметром 10 мм и более.
Сварные стыки горячекатаной арматуры рекомендуется располагать вразбежку или в зонах действия незначительных моментов. Допускается стыкование стержней сваркой в любом сечении по длине изделия. Стыки, осуществляемые дуговой сваркой, следует располагать таким образом, чтобы они не препятствовали бетонированию, т.е. устраивать их в местах, менее насыщенных арматурой, избегать устройства нескольких стыков в одном сечении и т.п.
Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции, Киев, 2001
