Защитный слой бетона

Защитный слой бетона предназначен для защиты арматуры от внешних атмосферных, температурных и других воздействий; кроме того, он обеспечивает совместную работу арматуры с бетоном на всех стадиях работы железобетонного элемента.

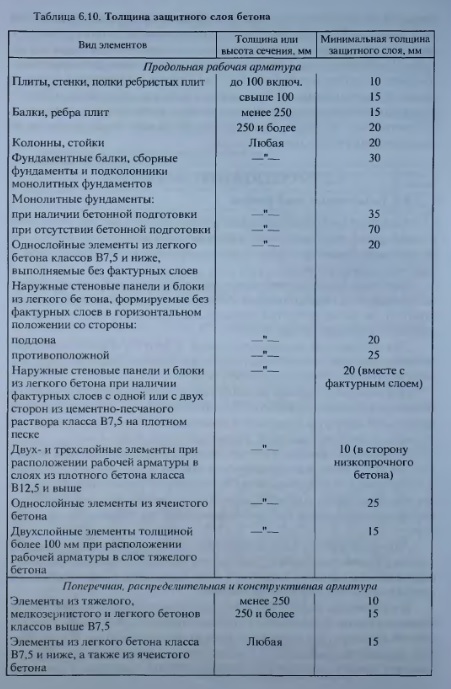

Для продольной рабочей арматуры (ненапрягаемой и напрягаемой, натягиваемой на упоры) толщина защитного слоя должна составлять, как правило, не менее диаметра стержня или каната (пучка) и не менее значений, указанных в табл. 6.10.

Для поперечной, распределительной и конструктивной арматуры толщину защитного слоя бетона принимают не менее диаметра стержня и не менее значений, указанных в табл. 6.10. Для элементов сборных железобетонных конструкций из тяжелого и мелкозернистого бетона классов В20 и выше толщину защитного слоя для продольной арматуры допускается принимать на 5 мм меньше диаметра стержня, но не менее значений, указанных в табл. 6.10.

Для железобетонных плит из тяжелого и мелкозернистого бетона классов В20 и выше, изготовляемых па заводах в металлических формах и защищаемых от коррозии сверху бетонной подготовкой или стяжкой и другими методами, толщину защитного слоя для верхней арматуры допускается принимать на 5 мм меньше диаметра стержня, но не менее 5 мм.

Для однослойных плит перекрытия из легкого бетона с предварительно напряженной арматурой в двух взаимно перпендикулярных направлениях толщину защитного слоя назначают в соответствии со специальными техническими условиями.

В изгибаемых, растянутых и внецентренно сжатых элементах (кроме фундаментов) толщина защитного слоя для растянутой рабочей арматуры, как правило, не должна превышать 50 мм. В защитном слое толщиной свыше 50 мм следует устанавливать конструктивную арматуру в виде сеток. При этом площадь сечения продольной арматуры сеток должна быть не менее 5% площади рабочей растянутой арматуры. Шаг поперечной арматуры сеток не должен превышать 600 мм и быть не более высоты сечения элемента.

Толщина защитного слоя бетона у концов предварительно напряженных элементов на длине зоны передачи напряжений должна составлять не менее:
для стержневой арматуры классов A-IV, А-Шв и для арматурных канатов - 2d;
для стержневой арматуры классов A-V, А-VI, Ат-VII - 3d.

Кроме того, толщина защитного слоя бетона на указанном участке длины элемента должна быть не менее 40 мм для стержневой арматуры всех классов и не менее 20 мм для арматурных канатов и пучков.

Допускается защитный слой бетона для сечений у опоры принимать таким же, как для сечений в пролете в следующих случаях:
для предварительно напряженных элементов с сосредоточенной передачей опорных усилий при наличии стального опорного изделия и косвенной арматуры (сварных поперечных сеток или охватывающих продольную арматуру хомутов);
в плитах, панелях, настилах и опорах ЛЭП при условии постановки у концов дополнительной поперечной арматуры (корытообразных сварных сеток или замкнутых хомутов), при этом диаметр поперечной аоматуры должен быть не менее 0,25 диаметра продольной напрягаемой арматуры и не менее 4 мм.

В элементах с продольной напрягаемой арматурой, натягиваемой на бетон и располагаемой в каналах, расстояние от поверхности элемента до поверхности канала принимают не менее 40 мм и не менее ширины канала; указанное расстояние до боковых граней элемента должно быть, кроме того, на менее высоты канала.

При расположении напрягаемой арматуры в пазах или снаружи сечения элемента толщину защитного слоя бетона, образуемого последующим торкретированием или иным способом, принимают не менее 20 мм. Для возможности свободной укладки в форму цельных арматурных стержней, сеток или каркасов, идущих по всей длине или ширине изделия, концы этих стержней должны отстоять от грани элемента на расстоянии, мм, не менее: сборные плиты перекрытий, стеновые панели пролетом до 18 м и балки длиной до 9 м включительно - 10; сборные колонны длиной более 18м -15 ; прочие сборные элементы длиной до 9 м -10 ; монолитные элементы длиной до 6 м при диаметре стержней до 40 мм и элементы любой длины при диаметре стержней более 40 мм - 20. При этом необходимо обеспечивать анкеровку стержней на опорах.

В полых элементах кольцевого или коробчатого сечения расстояние от стержней продольной арматуры до внутренней поверхности бетона должно удовлетворять требованиям табл. 6.9.

Для элементов, работающих в агрессивных средах, толщину защитного слоя бетона назначают с учетом требований СНиП 2.03.11 -85 “Защита строительных конструкций от коррозии”. При назначении толщины защитного слоя бетона необходимо также учитывать требования СНиП 2.01.02-85 “Противопожарные нормы проектирования зданий и сооружений”.

В изгибаемых и внецентренно сжатых элементах из ячеистого бетона концы продольных стержней ненапрягаемой арматуры должны отстоять от торца элемента не более чем на 10 мм.

Голышев А.Б., Бачинский В.Я., Полищук В.П., Железобетонные конструкции, Киев, 2001

??????????
