Сборные плоские железобетонные перекрытия

Сборное плоское перекрытие является одним из важнейших элементов многоэтажного здания. В промышленных и гражданских зданиях перекрытия обычно выполняют железобетонными. По конструктивной схеме и технологии изготовления их классифицируют так: а) балочные: сборные (панельные), монолитные ребристые с балочными плитами, монолитные ребристые с плитами, опертыми по контуру; б) безбалочные: сборные, монолитные. Кроме того, балочные и безбалочные перекрытия могут выполняться сборно-монолитными. В любом случае плита, которая находится в составе балочного перекрытия, опирается на балки, расположенные в одном или двух направлениях, тогда как в безбалочных перекрытиях плита опирается непосредственно на колонны (без балок и ригелей), причем колонны в большинстве случаев имеют уширения — капители. В монолитном ребристом перекрытии в зависимости от отношения сторон опорного контура плита считается опертой по контуру при отношении большего пролета к меньшему не более 2 (плита работает в обоих направлениях) или балочной — при величине указанного отношения более 2 (изгибающим моментом в направлении большей стороны пренебрегают ввиду его малости).

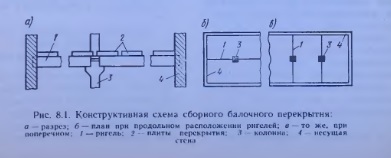

Конструкция сборного панельнобалочного перекрытия состоит из ригелей (балок), по которым укладываются панели перекрытий (рис. 8.1). В свою очередь, ригели опираются на стены и колонны. Ригель имеет 2...3 пролета от 2,8 до 6,8 м для гражданских зданий и 5...6 пролетов от 6 до 9 м — для промышленных зданий. Выбор оптимального компоновочного решения обычно производят путем сравнения нескольких вариантов, добиваясь снижения общей массы конструкции, с учетом того, что наибольшую массу имеют панели.

Зайцев Ю. В., Строительные конструкции заводского изготовления: Учеб. для вузов по спец. «Пр-во строит. изделий и конструкций». — М., 1987
